miércoles, 25 de julio de 2012

Importar cartera a AutoCad Civil 3D 2012 (2010/2011/2013)

Hola,

En esta ocasión explicare los pasos para importar una cartera de topografía a AutoCAD Civil 3D 2012, estos mismos pasos servirán en las versiones 2010, 2011 y 2013, la razón por la cual estoy usando la versión 2012 y no la 2013 es porque en la 2013 han quitado la opción de importar imágenes desde Google Earth, y para este fin es necesario instalar complementos adicionales, lo cual a pesar de las mejoras que tiene el 2013 frente al 2012 lo deja un poco en desventaja.

Ya en otro tutorial había explicado como importar los puntos a AutCAD Civil 3D Land 2009, y esta versión podrán ver como se simplifican algunos pasos usando la versión 2012.

1- Abriremos el programa y nos ubicaremos en el espacio de herramientas de trabajo y nos aseguramos estar en Vista maestra, para poder tener mejor control de todo nuestro trabajo.
(Click en la imagen para ver mas grande, prestar atención a las áreas resaltadas con color)

2- En la ventana Espacio de trabajo entraremos a la pestaña de configuración y no ubicaremos sobre Dibujo1  daremos click derecho y seleccionaremos Editar configuración de dibujo..



3- En esta ventana seleccionaremos información importante como sistema de coordenadas, unidades de uso, escala y otras, para este ejemplo configurare las coordenadas para un levantamiento realizado en Colombia, usando la escala 1:1000 y Metros como unidad de medición. (Ver imagen siguiente)

Esta configuración es importante tenerla en cuenta para cuando estemos trabajando con coordenadas reales, y queramos trabajar usando imágenes de Google Earth . Realizan los cambios según sus necesidades y le dan Aceptar.

4- Ahora configuraremos la forma como se visualizaran los puntos en nuestro dibujo, así que estando en la misma ventana de Espacio de herramientas desplegamos las opciones de Punto ...
Estilo de punto y Estilo de Etiqueta son las opciones sobre las que trabajaremos, como pueden ver hay muchas mas opciones, pero en este caso no las usaremos.

*Estilo de punto: Al abrir esta carpeta nos aparecerán muchos estilos ya definidos, sin embargo para ahondar un poco mas en esto de la configuración, así que seleccionamos Basic damos click derecho y entramos a Editar ...

En esta venta nos situamos sobre la pestaña Marca y podremos modificar la forma como se vera nuestro punto, cambiar el tamaño, o seleccionar la figura con el cual lo identificaremos, esto es muy útil en caso de que queramos trabar con muchas carteras, una manera fácil de identificarlas en el dibujo es poniéndoles una figura diferente a cada cartera importada.
Damos aceptar para confirmar los cambios realizados.

*Estilo de etiqueta: En esta opción veremos que ya existen varios modelos, el mas usado es el que muestra el "numero de punto" , "la cota" y la descripción, sin embargo es necesario cambiarle la configuración, ya que por lo regular tiene un tamaño de 2.5 en el texto, lo cual es un tamaño grande para la mayoría de los levantamientos y mas que todo para los detallados....


En la siguiente ventana nos situamos en la pestaña Composición , en la cual podremos configurar los aspectos principales de Point Descripción (es el código del punto), Numero de punto  y Point Elev (es la   cota o elevación), seleccionamos una por una según queramos editar, en las 3 estarán las mismas opciones.
Las modificaciones que hago a cada una son el tamaño de texto, el color de la capa y el tamaño del "Hueco" este ultimo se refiere al espacio que hay entre los 3 elementos y la figura que caracteriza al punto, afortunadamente esta la ventana de "vista previa" para saber que es lo que estamos haciendo. damos aceptar para guardar los cambios.

Ya con esto tenemos terminada la configuración de como se visualizaran nuestro puntos, parecen muchos pasos y algo complicado, pero la verdad es algo muy simple y de lógica y si tienen el programa en español no se perderán en lo mas mínimo.

5- En Espacio de herramientas regresamos a la pestaña de Prospector , damos click derecho sobre Puntos y seleccionamos Crear ...
Se nos abrirá una ventana donde podremos escoger varias formas de crear puntos, la que nos interesa en estos momentos es la opción de Importar puntos, damos click en ella.
Saldrá otra ventana en donde podremos escoger el formato en que importaremos los puntos, así como el botón para buscar el archivo que importaremos.


Para este ejemplo estoy usando archivos .csv (como es habitual en mis tutoriales), pero pueden usar el formato que ustedes necesiten como .xyz  o .txt por ejemplo, así como el orden de su información, por lo regular trabajo con PNEZD (punto,norte,este,cota y código)... Luego de cargado el archivo el resultado sera este:

Podremos ver una vista preliminar de los puntos que estamos importando, Ahora tenemos que activar la opción que esta debajo de esta vista preliminar que dice "Añadir puntos al grupo de puntos" , solo tenemos que dar click en el botón que esta al lado de esta opción para ponerle un nombre a nuestro grupo de puntos, y nuestros puntos importados estarán en un grupo(ojo si omitimos este paso cuando carguemos los puntos no aparecerán las etiquetas antes configuradas), esto es de mucha utilidad cuando se trabaja con varias carteras en un mismo dibujo. Le damos en aceptar para que los puntos sean cargados.

Y listo !! Tendremos nuestro dibujo con todos los puntos en el, como pueden observar en la imagen de arriba el listado de puntos aparece en la ventana "Espacio de herramientas", si queremos hacer modificaciones a estos puntos solo es cuestión de dar doble click sobre lo que queramos editar y listo, si al momento de cargar los puntos estos no aparecen en la pantalla solo den click derecho sobre la opción  Puntos del Espacio de herramientas y seleccionen "Zoom a" y listo esto los ubicara en el lugar donde están los puntos.

Espero este tutorial sea de ayuda para todos los que poco a poco se van actualizando a las nuevas versiones del Civil, en lo personal todavía trabajo mucho con la 2009, pero recuerden "El que no se actualiza desaparece".

saludos.

martes, 24 de julio de 2012

Configurar PC Para Archivos .csv

Hola,

En esta oportunidad hago este sencillo tutorial para configurar nuestro PC y poder ver correctamente los archivos de excel .csv , Este tipo de archivos es usado normalmente para manejar carteras de topografia, a diferencia del .txt que es en block de notas, nos permite hacer calculo y ordenar de manera mas facil nuestra información gracias a las herramientas ya conocidas de excel. Algunos lectores me han escrito con el problema de que cuando abren un archivo con dicha extensión, les aparece toda la informacion de "numero de punto, norte, este, cota y codigo" en una sola columna como muestro en la siguiente imagen:

Esto es totalmente normal, ya que para ver los archivos correctamente antes tenemos que cambiar una pequeña configuración , pero menos bla bla bla  y mas acción, sigamos los siguientes pasos.


1- Diríjase a la ventana de "Panel de Control", sin importar que Windows tiene (Xp, , Vista o 7), siempre lo podrá encontrar en Inicio, en este caso pongo imágenes de Windows 7


2- En Panel de control ubicaremos "Configuracion Regional y de Idiomas", damos click en el para que aparezca la ventana. Si estando en el "Panel de control" no encuentras esta opción, prueba con otra forma de visualización, en este caso esta configurada para que me muestro todos los iconos pequeños, como se pueden dar cuenta en el recuadro azul de la imagen.


3- Ahora nos aparece la ventana de "Configuración Regional y de Idiomas" estando en la pestaña de "Formatos" daremos click en el botón de "Configuración adicional..." para acceder a la ventana que nos interesa.

4- Estaremos en la ventana de "Personalizar formato" y se vera con los siguientes valores:


5- Y pues estos valores son los que tenemos que modificar, ya que los archivos .csv son archivos separados por comas como su misma extensión lo dice "Coma Separate Value" (Valor separado por comas), entonces la configuración que traen por defecto los computadores con windows identifica a la coma como el caractér usado para poner los decimales, y el punto usado para la separación de miles.
* En donde dice Simbolo Decimal quitaremos la coma "," y pondremos un punto "."
* En Números decimales lo podemos dejar igual, si en trabajo diario usas mas de 2 decimales, puedes cambiarle el valor.
* En Símbolo separación de miles seleccionaremos el punto que esta en esta casilla y dejaremos un espacio, si un " " con la barra espaseadora del teclado,
* En Numero de dígitos en grupo están 123.456.789  así que cambiaremos a la opción que esta 123456789

Y listo las demás casillas las dejamos igual, osea que la ventana nos tiene que quedar con los siguientes valores:

6- Damos click en Aplicar, luego aceptar, luego le damos aceptar a la otra ventana que esta abierta y podemos ir a buscar a nuestro archivo .csv para abrirlo y el resultado sera este:

Listo !!!! ya tenemos nuestro PC configurado para trabajar con archivos .csv sin problemas, en caso de que en algún momento quisiéramos regresar a la configuración original de windows, solo tendríamos que ir a la ventana "Personalizar formato" y dar click en el botón "Restablecer" cambiar esta configuración de manera seguida no afectara en nada el rendimiento de nuestro PC, y nos permitirá trabajar mas cómodamente las carteras.
















jueves, 5 de julio de 2012

Calculo de volumen con Surfer

Hola.

En esta ocasión veremos como se calcula un volumen con el Surfer, sera el calculo de un volumen sencillo como lo podría ser el de una pila de carbón o de cualquier otro material, este procedimiento también se puede hacer con el AutoCad Civil, pero la diferencia es que con el Surfer son menos los pasos a seguir y mucho mas sencillo el procedimiento que con el AutoCad Civil, mas adelante subiré el tutorial en donde enseño a hacer lo mismo con el AutoCad y se darán cuenta la gran cantidad de pasos que se tienen que hacer.

Primero veamos una pequeña descripción de lo que es el Surfer, para aquellos que no conocen este programa:




"Surfer es un programa para hacer mapas y trazar líneas de contorno en 3D para Windows únicamente. Con facilidad y rapidez, convertirá todos sus datos en mapas con contorno, superficie, wireframe, vector, imagen y sombras. Virtualmente todos los aspectos de sus mapas pueden ser personalizados para que produzcan exactamente la presentación que usted desea. Producir mapas de calidad de publicación jamás ha sido tan fácil y eficiente."


Cosas como estas se pueden hacer de manera fácil con el Surfer...






Existen varias versiones del Surfer, para este tutorial utilizaremos la versión 9, he visto por algunos lados que ya esta la versión 10 en la red pero aun no la utilizo.


1- Lo primero que tenemos que hacer es tener la cartera del levantamiento de la pila (entiéndase pila como la cantidad de material a la que le haces un levantamiento topográfico y a la cual le calcularemos el volumen), esta cartera la dividiremos en 2 archivos, es importante recordar que trabajaremos con Excel por facilidad y usaremos los archivos tipos .csv (valor separado por comas);


Para darme a entender mejor en la siguiente imagen muestro la nube de puntos del levantamiento.


* El piso y/o perímetro de la pila: este archivo estará conformado por todos los puntos que encierran la pila siendo este el perímetro de nuestra área a calcular, cuando tenemos este pequeño listado de puntos igualaremos las cotas a la cota menor para simular que el terreno donde esta ubicada la pila es plano y en la ultima cota aumentaremos un milímetro de diferencia con respecto a las demás. quedara de la siguiente manera:


Presten atención que en la ultima cota agregue un milímetro al piso, esta modificación de  cotas se hace para poner un piso mas nivelado, ya que en muchas ocasiones cuando se hace el levantamiento de una pila de material no se sabe realmente la cota del piso, de hecho en muchas ocasiones el piso pudo estar mucho mas bajo como si fuera un hueco  el material termino rellenando ese hueco así que se podría dar el caso en el que tendríamos que poner una cota inferior para tener un calculo mas exacto del material en cuestión, siempre es recomendable poner una misma cota a todo el piso, ya que en muchas ocasiones cuando hacemos el levantamiento de un material, este puede estar pegado a una pared, lo cual nos hace difícil tomar puntos en el piso de ese lado, solo nos queda tomar el perímetro, pero al igualar las cotas tendríamos el piso que esta en el lado donde la pared nos obstruía el trabajo.


* El volumen :Es el total de la cartera del levantamiento (o el total de los puntos que se encuentran dentro del perímetro según muestro en la imagen de arriba, incluyendo los puntos del perímetro)a la cual agregaremos la información del piso ya con la cota modificada. Si eres nuevo en este tema tal vez este pensando que estamos repitiendo los puntos del perímetro, y pues si, los estamos repitiendo, la diferencia es que esos puntos ahora tienen 2 valores, 1) es su cota original y 2) es la cota de piso, esto quiere decir que si en alguna parte del levantamiento estaba el material pegado a una pared tendremos las 2 cotas la del piso y la de la altura del material apoyado en la pared;


Como ven en la imagen de arriba ese es el caso que trato de explicar.


2- Ya teniendo estos 2 archivos (recuerden en extensión .csv) abriremos nuestro Surfer e iremos a la opción "Grid" y luego en "Data" ...




Ubicamos el directorio de nuestros archivos y cargamos el archivo de Piso...


Cuando carguemos este archivo nos aparecerá la siguiente ventana...




Esta ventana podríamos decir que es la clave del éxito, en primer lugar fíjense que en la opcion "Gridding Method" ese seleccionado "Triangulation with Linear Interpolation" , ya que si usan otros sistema el calculo les saldrá erróneo, y lo segundo son los valores que resalto en la casilla "#of lines" los valores que allí le aparezcan tienen que ser los mismos que aparecerán cuando carguen el Volumen, ya que estos valores estan estableciendo el perímetro y si al cargar el archivo de volumen los valores aumentan quiere decir que tenemos algún punto que esta fuera del perímetro, así que tendremos que revisar nuestro listado de puntos.


estando lo anterior claro, damos en "OK" y aparecerá la siguiente pantalla...




Esto que nos arroja el programa es un informe sobre el archivo que acabamos de subir, esta a nuestra elección guardarlo o no.


3- Ahora repetiremos los mismos procedimientos del paso 2 pero esta vez cargaremos el archivo de Volumen, recuerden que los valores de "# of lines" tiene que coincidir.


4- ya estando los 2 archivos cargados iremos a la pestaña "Grid" y entraremos a la opción de Volumen...




nos aparecerá la siguiente ventana, en la cual seleccionaremos el archivo de nombre Volumen, esos 2 archivos se crearon al momento de importar las carteras en el paso 2 y 3...




cuando abramos el archivo nos aparecerá la siguiente ventana;

En esta ventanita tendremos que importar el piso, si observan bien se darán cuenta que el volumen ya esta importado, así que solo tiene que dar click  en Lower surface, y abren el archivo de piso en la carpetica y dan OK, cuando hagan esto el programa automáticamente hará los cálculos y arrojara el informe en el cual dira el volumen de nuestra Pila ...




Y listo !!! ya tenemos nuestro calculo de volumen (es donde dice Net Volumen en el informe), pero como si estos sencillos pasos no fueran pocos el programa tambien nos permite ver ana imagen 3D de nuestra pila, para esto solo tenemos que dar click en el Boton "New 3D Surface" y seleccionamos el archivo de Volumen...

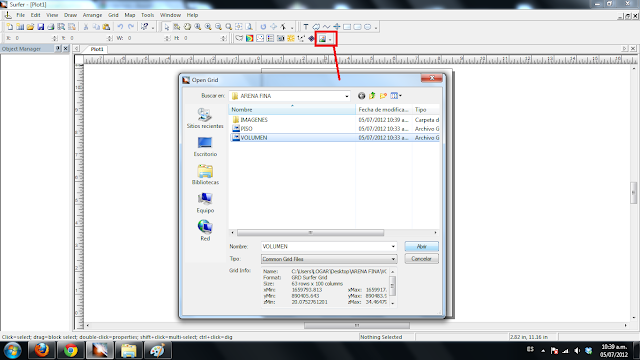

y listo tendremos nuestra imagen en 3D de la pila calculada la cual podremos mover a cualquier angulo con la herramienta que señalo en la siguiente imagen...


Las imágenes en 3D las pueden guardar en formato JPG usando la opcion importar que se encuentra en la pestaña File, solo escogen el formato y le dan aceptar y listo imagenes en 3D de nuestro pequeño levantamiento.

Y bueno hasta aquí este sencillo tutorial de como calcular volúmenes con Surfer de manera rápida, no subestimen a este programa, la verdad es muy útil tanto como lo es el Autocad y muy fácil de usar, poco a poco iremos aprendiendo a hacer mas cosas con el, como curvas de nivel y modelación de carreteras.


Saludos.

miércoles, 4 de abril de 2012

Autocad Civil 3D Land 2009 + Keygen


 En el mundo de Autodesk existe esta version de Autocad, la cual da muchas herramientas para el trabajo de topografia.

Civil 3D Land Desktop es una nueva aplicación de Autodesk, desarrollada para profesionales del área de laIngeniería Civil, Geomensura y Cartografía. Sus rutinas tienen como fuente el programa Civil de Autodesk y su plataforma de trabajo es el AutoCAD Map, sobre AutoCAD 2008.Los trabajos, en los cuales la aplicación de este programa hace más eficiente su desarrollo, son, entre otros,los siguientes :

-Planimetría (producción de planos topográficos en planta).

-Loteos y parcelaciones.

-Modelos tridimensionales de terreno.

-Curvas de nivel.

-Obtención de cortes del terreno.

-Cálculo de volúmenes producidos por proyectos, tales como excavaciones, plataformas, terrazas,pilas, botaderos, etc.

-Informes de cubicación de los proyectos antes expuestos.

-Diseño en planta de caminos, canales, presas o de cualquier otro proyecto que se desarrolle a lo largo de un eje (este módulo no permite el diseño en alzada y su posterior cubicación).Los archivos gráficos que se obtienen
como resultado son de extensión "*.dwg". Estos pueden serrecuperados por el AutoCAD


LINK DE DESCARGA

5 Archivos por PutLocker (4 partes de 500 MB y una parte de 102 MB), aprovechen y descarguen antes de que esta pagina cambie al 100%, Keygen incluido.  Contraseña: MISHIMA  (escribanla, no la copien y peguen)

http://www.4shared.com/rar/MYtXdihz/muyutilparaeltrabajopart1.html
http://www.4shared.com/rar/6L6WmLwR/muyutilparaeltrabajopart2.html
http://www.4shared.com/rar/Qsbpm0DB/muyutilparaeltrabajopart3.html
http://www.4shared.com/rar/MB6m2b91/muyutilparaeltrabajopart4.html
http://www.4shared.com/rar/niLnR9mZ/muyutilparaeltrabajopart5.html

INSTALACION


Esta version es mas facil de instalar que la version 2012.
Siempre recomiendo instalar estos programas con el internet desconectado, para evitar que se realice cualquier clase de actualizacion, y no importa que tengan otras versiones de autocad instaladas, ellas se mantendran separadas como programas independientes sin afectarse.
  1. Descomprimimos los archivos descargados y ejecutamos el archivo Setup como administrador, es muy importate ejecutarlo de esta manera, ya que esta version de Autocad esta hecha para XP y pues lo mas normal estos dias es que tengamos Windows seven en nuestros computadores.
  2. Damos click en la opcion de instalar producto.
 3. Seleccinamos Autocad Civil 3D Land Desktop 2009 y damos siguiente, tambien pueden instalar el Autodesk Desing Review 2009, pero si ya tienen una version mas nueva de este visualizador de archivos, no hace falta instalarla.
 4. Aceptamos el contrato de lincencia...
  5. Dentro de la carpeta Crack encontraran el serial para usar en este paso de la instalacion, este serial se usa de hecho para cualquier producto de Autodesk, es por eso necesario usar despues un Keygen: cualquiera de estos les sirve.
653 - 12354321
666 - 98989898
666 - 69696969

  6. Nos aparece la ventana en la cual podemos configurar mas a fondo la instalacion, como el lugar donde se instalaran los archivos y demas, este paso se puede dejar tal como esta y darle siguiente, y el programa te pondra un mensaje en el cual te dice que si quieres continuar con la configuracion que tiene, solo denle aceptar para continuar.
 7. Ahora esperamos la instalacion como tal del programa, esto demora segun la potencia de tu PC, en algunos portatiles sencillos de 500 de ram y con XP puede demorar su ratico, en todo caso esperen que por lo regular no he visto que esta instalacion demore mas de 45 min, y si llega a demorar mas revisen suadministrador de procesos para comprobar que este funcionando. (si ese viejo truco del ctrl+alt+suprimir).
 8. y listo, despues de la espera estara instalado el Autocad, finalizamos y reiniciamos el PC
 9.Luego de la reiniciada del PC abrimos el Autocad, (Ojo en este momento miren si estan conectados a internet, si lo estan desconectense). y nos aparecera esta ventana, en la cual daremos "Next".
 10. Ahora buscamos la carpeta Crack en ella encontraremos el Keygen, este archivo se debe ejecutar como Adinistrador, y solo funciona estando el Autocad abierto en la ventana validacion.
  11. El Autocad nos dara un "Request Codigo" el cual usaremos en el Keygen, con este numero el keygen nos dara un serial el cual sera el que introduciremos en la opcion serial del programa.
 12.  Y listo !!! producto "registrado" !!!,
 Pero recuerden, no lo actualicen, ahora si  pueden conectar su internet denuevo, y en caso de ver algun mensaje de actualizacion lo rechazan, aunque en todo el tiempo que llevo usando este programa no me ha salido nada parecido, sin embargo no esta de mas recordarlo.


IMPORTANTE  SI TIENES WINDOWS 7 O VISTA!!! ;

Luego de la instalacion, de haber "registrado" el programa con el Keygen, damos Click derecho en el acceso directo que nos puso el programa en el escritorio, y le  dan click en la opcion "abrir ubicacion del archivo"  para que los lleve a la carpeta donde esta instalado el programa y al archivo ejecutable que hace que el programa inicie este archivo se llama "acad" a este archivo le dan click derecho, luego en propiedades, se ubican en la pestaña "compatibilidad" y le activamos la casilla de compatibilidad, asi podremos usar el programa como si tubiesemos XP en nuestros PC, le damos aplicar y aceptar y listo. Este paso es importante ya que como explique el principio de la instalacion, este programa fue Hecho para XP, no para Windows Seven o Vista, asi que si se los saltan, tendra un error incomo cuando hagan zoom, veran que las lineas se desplazan, y/o separan, no afecta al dibujo, pero visualmente es muy incomodo, y mucho mas para dibujar con precision.
  Espero que sea de utilidad para muchos y estare atento a sus inquietudes, agradezco comenten cuando los archivos se desactualicen en el servidor para reemplazarlos.

sábado, 25 de febrero de 2012

Manual en español estacion SOUTH NTS-362R




Hace algun tiempo trabaje con la estacion SOUTH NTS-362R la cual tiene sus ventajas, como por ejemplo tener slot para una tarjeta SD y poder sacar la informacion de nuestro levantamiento mas facilmente, o no necesitar del Prisma para algunos levantamientos ya que toma los puntos con el laser, no recuerdo muy bien como se llama este sistema, pero te permite prescindir del Prisma, y tambien tiene sus puntos malos, como su poca resistencia a movimientos algo bruscos, o a altas temperaturas bajo el sol (problema que nunca he tenido con las Topcon). Al usar esta estacion tuve muchos problemas para bajar la informacion, no porque la estacion no funcionara, sino porque el procedimiento para hacerlo es algo diferente al de otras estaciones, empezando por el hecho de que es mas facil descargar la informacion a la tarjeta SD que bajarla al PC mediante el cable.

En este sencillo tema compartire el manual de esta estación que despues de mucho buscar por todos lados, me lo termino enviando el mismo distribuidor  completo y en español.

sin mas preambulos lo pueden descargar del siguiente link

https://dl.dropboxusercontent.com/u/47111384/360_ESP_hoja.PDF

Espero sea de utilidad para todos.
