Nube de puntos o Cartera de topografia

La nube de puntos o cartera de topografía es el resultado de un levantamiento topográfico el cual sirve para dibujar el plano del terreno en el que se trabajo, pero antes de mostrar como es una nube de puntos explicare unos conceptos básicos de topografía con el  fin de ir aprendiendo conceptos y encontrar lógica a lo que hacemos.


la topografía la podemos dividir en tres partes:

1. La Geodesia
2. La Fotogrametría
3. La Topografía Plana

1. La Geodesia

La geodesia trata de las mediciones de grandes extensiones de terreno, como por ejemplo para confeccionar la carta geográfica de un país, para establecer fronteras y límites internos, para la determinación de líneas de navegación en ríos y lagos, etc. Estos levantamientos tienen en cuenta la verdadera forma de la tierra y se requiere de gran precisión. Cuando la zona de que se trate no sea demasiado extensa, se puede obtener la precisión requerida considerando la tierra como una esfera perfecta, pero si dicha superficie es muy grande debe adoptarse la verdadera forma elipsoidal de la superficie terrestre. Los levantamientos de grandes ciudades se hacen bajo el supuesto de que la tierra es perfectamente esférica. Este tipo de levantamiento está catalogado como de alta precisión e incluye el establecimiento de los puntos de control primario o puntos geodésicos, que son puntos debidamente materializados sobre la superficie de la tierra, es decir, con posiciones y elevaciones conocidas, las cuales son de gran importancia y trascendencia por constituir puntos o redes de apoyo y referencia confiables para todos los demás levantamientos de menor precisión. Los puntos fijados geodésicamente (levantamiento de control), como por ejemplo los vértices de triangulación, constituyen una red a la que puede referirse cualquier otro levantamiento sin temor a error alguno en distancias horizontal o vertical o en dirección, derivado de la diferencia entre la superficie de referencia y la verdadera superficie de la tierra.

2. La Fotogrametría

La fotogrametría es la disciplina que utiliza las fotografías para la obtención de mapas de terrenos. Los levantamientos fotogramétricos comprenden la obtención de datos y mediciones precisas a partir de fotografías del terreno tomadas con cámaras especiales u otros instrumentos sensores, ya sea desde aviones (fotogrametría aérea) o desde puntos elevados del terreno (fotogrametría terrestre) y que tiene aplicación en trabajos topográficos. Se utilizan los principios de la perspectiva para la proyección sobre planos a escala, de los detalles que figuran en las fotografías. Los trabajos fotogramétricos deben apoyarse sobre puntos visibles y localizados por métodos de triangulación topográfica o geodésicos que sirven de control tanto planimétrico como altimétrico. Como una derivación de la fotogrametría, está la fotointerpretación que se emplea para el análisis cualitativo de los terrenos. La fotogrametría aérea se basa en fotografías tomadas desde aviones equipados para el trabajo, en combinación de las técnicas de aerotriangulación analítica para establece posiciones de control para la obtención de proyecciones reales del terreno y para hacer comprobaciones con una menor precisión que la obtenida en las redes primarias de control geodésico. Tiene las ventajas de la rapidez con que se hace el trabajo, la profusión de los detalles y su empleo en lugares de difícil o imposible acceso desde el propio terreno. Esta disciplina se emplea tanto para fines militares, como para los levantamientos topográficos generales, anteproyecto de carreteras, canales y usos agrícolas catastrales, estudios de tránsito, puertos, urbanismo, etc. La fotogrametría terrestre hace los levantamientos basados en fotografías tomadas desde estaciones situadas sobre el terreno, constituye un excelente medio auxiliar para los levantamientos topográficos clásicos, especialmente en el trazado de planos a pequeña escala de zonas montañosas y para el levantamiento de accidentes de tránsito. El trabajo consiste en esencia en tomar fotografía desde dos o más estaciones adecuadas y utilizarlas después para obtener los detalles del terreno fotografiado, tanto en planta como en alzado o perfil. Las operaciones corrientes en un levantamiento fotogramétrico en general son las siguientes: · Estudios sobre planos disponibles de la región para planificar el trabajo, determinar las líneas de vuelo, en función de la distancia focal de la cámara, la escala de la fotografía, la superposición o traslapes de las fotografías, tanto longitudinal como transversal, el tamaño de los negativos, la altura de vuelo, etc. · Reconocimiento del terreno a fotografiar. · Fijación de los puntos de control terrestre básico, tanto planimétricos como altimétricos para lograr la correcta orientación y localización de los puntos sobre la fotografía. · Toma, desarrollo, clasificación, y numeración de las fotografías. · Ensamble de mosaicos o disposición secuencial de las fotografías en conjunto de tal manera que representen el área deseada. · Elaboración de planos obtenidos por el sistema de restitución fotogramétrica y sus aplicaciones para proyectos de ingeniería. Actualmente se han desarrollado otros tipos de fotogrametría como la espacial o satelital, inercial y los sensores remotos, las cuales tienen aplicaciones específicas en la estrategia militar y control de itinerarios de transporte a largas distancias. Los levantamientos por satélite incluyen la determinación de la posición de sitios en el terreno utilizando imágenes de satélite para la medición y mapeo de grandes superficies sobre la tierra.

3. La Topografía Plana

El levantamiento topográfico plano tiene la misma finalidad de los levantamientos geodésicos, pero difiere en cuanto a la magnitud y precisión y por consiguiente en los métodos empleados. Esta área se encarga de la medición de terrenos y lotes o parcelas de áreas pequeñas, proyectados sobre un plano horizontal, despreciando los efectos de la curvatura terrestre. La mayor parte de los levantamientos en proyectos de ingeniería son de esta clase, ya que los errores cometidos al no tener en cuenta la curvatura terrestre son despreciables y el grado de precisión obtenido queda dentro de los márgenes permisibles desde el punto de vista práctico. Las justificaciones para no tener en cuenta la curvatura terrestre se pueden fundamentar en los siguientes datos, los cuales se pueden demostrar mediante la aplicación de principios de geometría y trigonometría esférica: La longitud de un arco de 18 Km sobre la superficie de la tierra es solamente 15 mm mayor que la cuerda subtendida por el mismo y la diferencia entre la suma de los ángulos de un triángulo plano triángulo de 200 Km2 (20.000 hectáreas) y la de los ángulos de un triángulo esférico correspondiente, es de un solo segundo de arco. De lo anterior se deduce que únicamente debe tenerse en cuenta la verdadera forma de la tierra cuando el levantamiento se refiera a grandes superficies y su ejecución exija de alta precisión. Cuando se trate de determinar alturas, aún en los casos que no se requiera gran precisión, no puede despreciarse la curvatura terrestre. Supóngase un plano tangente a la superficie del nivel medio del mar en un punto dado; la distancia vertical entre dicho plano y el nivel medio del mar, a una distancia de 16 km medida a partir del punto de tangencia es de 20 metros y a una distancia de 160 km, la distancia es de dos kilómetros. Sin embargo, los trabajos de nivelación no requieren ningún trabajo adicional para referir las alturas medidas a dicha superficie esferoidal, debido a que la nivelación de los puntos consecutivos normalmente se hace a distancias cortas y cada línea visual va quedando paralela a la superficie media de la tierra.

Bueno ya habiendo aclarado un poco mas algunos aspectos basicos de la topografia escribire acerca de la nube de puntos.

La nube de puntos es un archivo (puede ser de varias extensiones, ya que lo que mas importa es su contenido) que se obtiene después de hacer un levantamiento topográfico y con el cual podremos realizar nuestro dibujo en Autocad Civil y Land así como podremos también crear las curvas de nivel, perfiles secciones y cálculos de volumen. Normalmente se crea una nube de puntos cuando bajamos información de una estación de topografía, pero tambien podemos crearla usando una herramienta de Autocad Civil 3D 2011 y nuesrto amigo Google Earth, asi como tambie sepuede crear una de anera manual o automática usando diversos programas de Autodesk (con Autodesk me refiero a la linea de Autocad tiene varios programas y no quiero estarlos mencionando todo el tiempo).

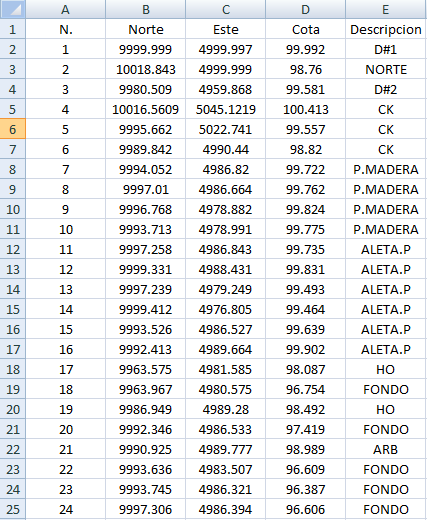

la información completa que tiene un archivo de una nube de puntos es la que muestro en la siguiente imagen.



la imagen de arriba es una cartera de topografía en extensión .csv (coma separate value "valor separado por comas" ) como podrán identificar fácilmente esta  es un tipo de archivo de Excel, en lo personal me gusta trabajar en Excel ya que facilita la modificación de estas carteras. las columnas que estan presentes son las siguientes:

N. = Es la primera columna, en esta se almacena la numeración de los puntos conformen se van captando con la estación de topografía o según los vamos creando, esta columna podría no ser muy importante en la creación de un dibujo, por lo regular cuando se hace un levantamiento topográfico también se realiza un dibujo a mano alzada como guía para el dibujante en Autocad. Tambien podemos identificarlo con la letra P

Norte = Es la coordenada Norte del dibujo, tambien la podemos identificar con la letra Y

Este = Es la coordenada Este del dibujo, tambien la podemos identificar con la letra X

Cota =  Es la altura del terreno, en mucho de los casos de levantamientos se utiliza cota "arbitraria", por ejemplo el topógrafo empieza la medición del terreno con una cota "100" y de hay en adelante si el terreno diciendo el numero también lo hará, así como si el terreno se eleva el numero incrementara su valor, tambien podremos identificar la cota con la letra Z.

Descripcion = como su nombre lo indica es la descripción del punto que se esta tomando, se suele usar abreviaturas o códigos anteriormente definidos, la idea es agilizar el trabajo, sin embargo no son 100% indispensable.

Ese mismo orden que vemos en la imagen anterior se puede visualizar en un archivo .txt , .dat, o .xyz, para ser mas especifico con los formatos que podemos usar miremos la siguiente imagen:



En esta imagen (es la ventana de importar puntos de Autocad Civil 3D Land 2009, la de Civil 3D 2011 es diferente en aspecto pero usa los mismos formatos) podemos ver la información que nos pide el programa en una cartera, nos da muchas opciones de importar la cartera al programa, podemos ver que nos pide los valores E,N,Z P y D en diferente orden y en 3 formas comma delimited, space delimitedy External Project Point Database (este ultimo hace referencia a un archivo de una base de datos de Acces).

La asunto es fácil el archivo que queramos importar al programa tiene que estar en uno de esas opciones que salen en la imagen por ejemplo para importar esta cartera:

solo tendríamos que seleccionar la opción PNEZD (comma delimited).

En el tema que creare a continuación  mostrare la manera de importar una nube de puntos y se podrá entender mejor lo explicado en este tema, preferi hacerlo en varios temas para que no se hicieran inteminables en el momento de leerlo.
